Échafaudage pour isolation thermique par l’extérieur
L’échafaudage d’une ITE n’est pas un échafaudage de ravalement décalé de quelques centimètres. L’écartement, la trame d’ancrage et le phasage de dépose se décident sur le complexe isolant retenu, avant le montage. Cette page s’adresse aux conducteurs de travaux qui pilotent une ITE en Île-de-France et doivent cadrer le lot échafaudage.
Ce que l’ITE change dans le montage
Un échafaudage de ravalement se cale au plus près du mur. En ITE, c’est l’inverse : le plan de travail doit intégrer l’épaisseur de l’isolant, celle du sous-enduit et du bardage éventuel, sinon les poseurs travaillent au contact et la finition se fait à genoux. L’implantation se décide donc à partir du complexe d’isolation retenu, pas de la façade nue. Une prise de cotes avant montage évite de déplacer la structure en cours de chantier, opération qui immobilise les équipes de pose.
Côté sécurité, la règle de travail est connue : pas de vide supérieur à 20 centimètres entre le bord du plancher et l’ouvrage. Sur un échafaudage déporté pour ITE, ce vide existe tant que l’isolant n’est pas posé. Le montage prévoit donc des garde-corps intérieurs démontables, retirés panneau par panneau une fois l’isolant collé, sec et continu sur la trame concernée. Ce séquencement se cale avec le façadier avant le montage, pas le matin où la première trame est prête.
Ancrages, reprises et démontage
Les ancrages traversent le complexe isolant et restent en place jusqu’au démontage. Leur implantation se décide avec le façadier : on évite les points singuliers, les appuis de baie et les zones de rail de départ. La densité d’amarrage ne se négocie pas, elle sort de la note de calcul et dépend de la hauteur, de la charge et du bâchage. Un filet ou une bâche augmente la prise au vent : la trame d’ancrage se resserre en conséquence, ce qui se dit avant le montage et non pendant.
Au démontage, chaque point d’ancrage laisse une percée dans l’isolant et dans la finition. La reprise est un lot à attribuer clairement dès le devis : l’échafaudeur dépose la structure et rend les trous accessibles, le façadier rebouche, isole le point singulier et raccorde l’enduit. Sur un bardage rapporté, la question se règle autrement, par des platines conservées ou des reprises sous lame. Le démontage se planifie par trames, du haut vers le bas, pour que les finitions suivent sans que la façade reste ouverte plusieurs semaines.
Les quatre points à arrêter avant le montage
Écartement calé sur le complexe
L’implantation part de l’épaisseur d’isolant, du sous-enduit et de la finition retenus. Le plan de montage est établi sur ces cotes, pas sur la façade nue relevée avant étude thermique.
Garde-corps intérieurs démontables
Montés en protection tant que le vide dépasse 20 cm, ils sont déposés trame par trame une fois l’isolant collé, sec et continu, puis repris et stockés par nos soins.
Trame d’ancrage et note de calcul
La densité d’amarrage sort de la note de calcul : hauteur, charges d’exploitation, filet ou bâche. Ouvrage conforme aux normes EN 12810 et EN 12811 et aux articles R.4323-69 et suivants du Code du travail.
Démontage par trames
La dépose suit l’avancement des finitions, du haut vers le bas, pour que les reprises d’ancrage se traitent au fil de l’eau et que la façade ne reste pas ouverte.
Calorifugeage et isolation de réseaux : l’accès ne se monte pas comme une façade
L’isolation par l’extérieur et le calorifugeage partagent un mot — isolation — et presque rien d’autre côté échafaudage. Sur une façade, l’ouvrage suit un plan vertical continu. Sur un réseau calorifugé, il n’y a pas de plan : des tuyauteries, des coudes, des vannes et des supports répartis dans un volume, souvent au-dessus d’équipements qui restent en service.
L’implantation part du tracé, pas d’un mur
Le relevé se fait sur le cheminement des réseaux et leurs points singuliers : coudes, brides, vannes, piquages. Chaque point singulier demande un poste de travail stable et un dégagement suffisant pour poser les coquilles et refermer la tôle.
Démontage par tronçons, pas d’un bloc
Le calorifugeur avance segment par segment et veut libérer derrière lui. L’ouvrage est donc découpé en tronçons déposables indépendamment, ce qui se décide au montage : une fois la structure montée d’un seul tenant, on ne la redécoupe pas sans tout reprendre.
Site en exploitation
Plan de prévention, permis de feu, consignations, horaires d’arrêt et coactivité avec les équipes de maintenance encadrent l’intervention. Ces contraintes se traitent avant le premier cadre, pas en cours de montage.
La classe de charge vient du stockage
Les coquilles et la tôle sont légères. Ce qui décide de la classe de charge, c’est ce qui reste stocké en plateforme et le nombre de corps d’état présents en même temps sur le même niveau.
Le périmètre de Matrix Service sur ce sujet : nous montons et démontons l’échafaudage d’accès, jusqu’à 45 mètres, sur des ouvrages de bâtiment et d’enveloppe — chaufferies, sous-stations, locaux techniques, réseaux en terrasse et en gaine. Nous ne réalisons pas le calorifugeage lui-même, qui est le métier de l’isolateur. Pour une unité industrielle classée en exploitation continue, dites-le à la demande de chiffrage : nous vous dirons franchement si l’ouvrage entre dans notre périmètre d’assurance ou non.
Nos échafaudages d’isolation par l’extérieur
L’ITE impose un échafaudage déporté et un site occupé. Voici comment nous le traitons.

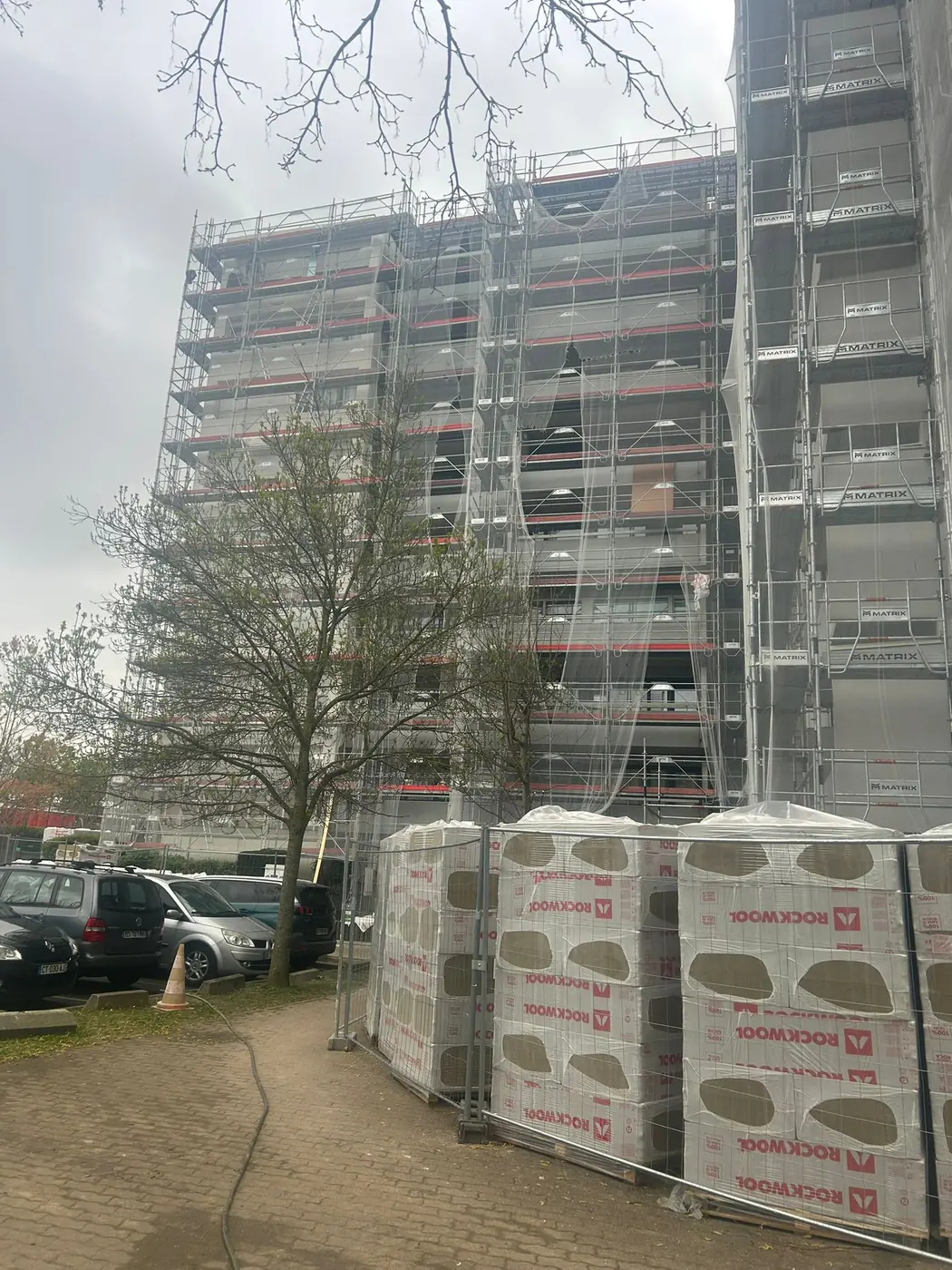

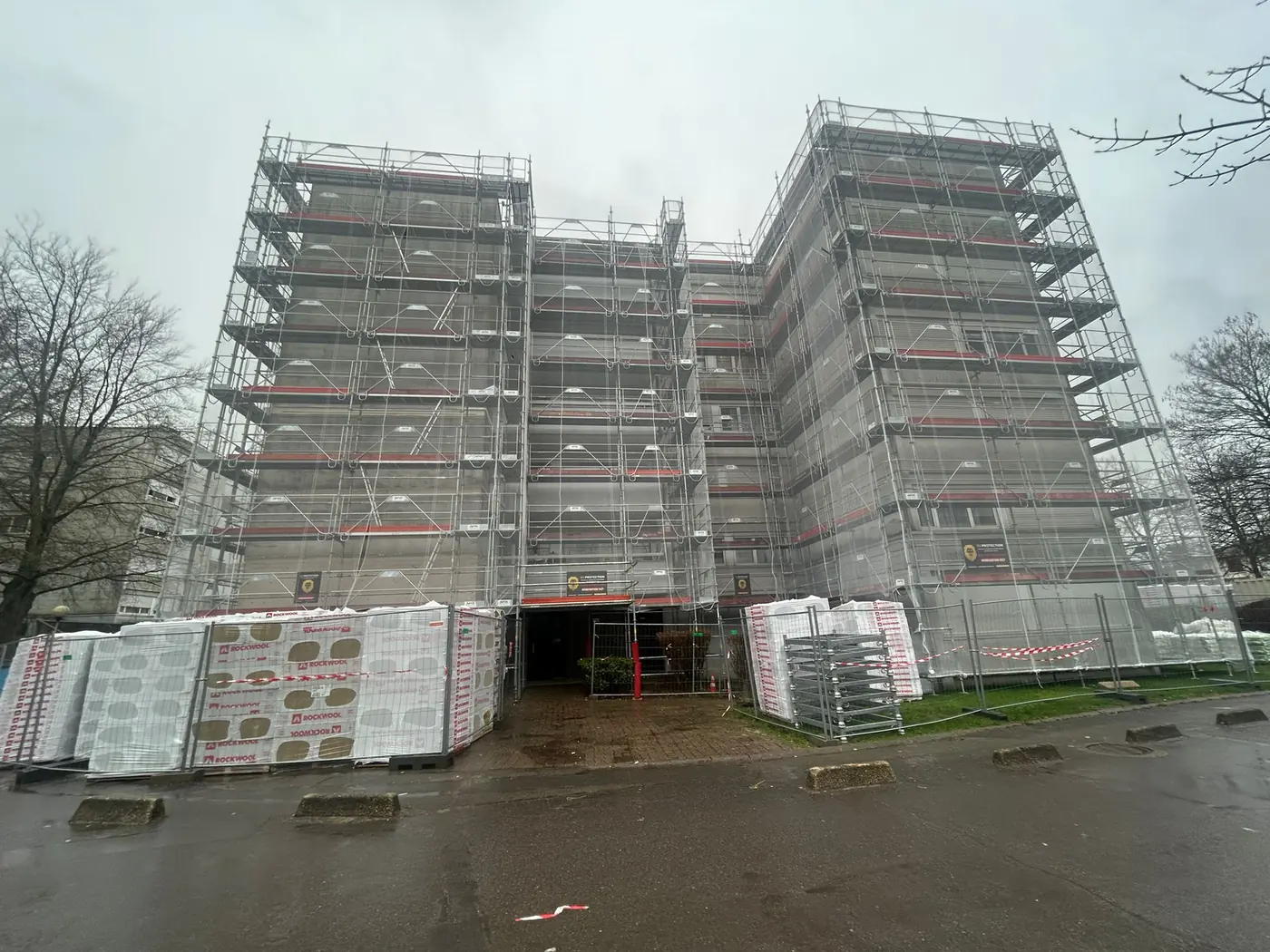

Photographies prises sur nos chantiers en Île-de-France.
Questions fréquentes
De combien faut-il écarter l’échafaudage de la façade pour une ITE ?
L’écartement se calcule sur le complexe posé : épaisseur d’isolant, sous-enduit, enduit de finition ou lame d’air et bardage. On y ajoute la marge de travail du poseur. Ce chiffre vient de votre descriptif ou de l’étude thermique ; sans lui, le plan de montage n’est pas fiable. Communiquez-le au moment de la demande de chiffrage.
Qui reprend les points d’ancrage après démontage ?
Nous déposons la structure et laissons les percements accessibles ; le rebouchage, le traitement du pont thermique ponctuel et le raccord d’enduit relèvent du lot façade. Le point mérite d’être arrêté par écrit avant le démarrage, parce qu’il tombe souvent entre deux devis et se découvre le jour du démontage, quand les équipes de finition sont déjà parties.
Peut-on retirer les garde-corps côté façade pendant la pose ?
Oui, sous conditions : isolant rigide posé, collé et sec, continu sur la trame, et vide résiduel ramené sous 20 cm entre le plancher et le mur isolé. La dépose se fait trame par trame, dans cet ordre. Elle figure dans les consignes d’utilisation remises à la réception de l’ouvrage et suppose que votre équipe la connaisse.
L’ITE change-t-elle les démarches d’urbanisme ?
Une ITE modifie l’aspect extérieur du bâtiment : une déclaration préalable est en principe nécessaire, avec un mois d’instruction, porté à deux mois lorsque l’architecte des Bâtiments de France doit se prononcer. La demande est déposée par le maître d’ouvrage. Nous fournissons les pièces techniques liées à l’échafaudage : plan d’implantation, emprise au sol, note de calcul.
Quelle différence entre un échafaudage d’ITE et un échafaudage de calorifugeage ?
L’ITE se monte devant un plan vertical continu, avec un écartement calé sur l’épaisseur du complexe isolant. Le calorifugeage se monte autour de réseaux répartis dans un volume : l’implantation part du tracé des tuyauteries et des points singuliers, et l’ouvrage doit pouvoir être déposé par tronçons au fur et à mesure de l’avancement.
Intervenez-vous sur un site industriel en exploitation ?
Oui sur des ouvrages de bâtiment et d’enveloppe — chaufferies, sous-stations, locaux techniques, réseaux en terrasse — dans la limite de 45 mètres de hauteur, avec plan de prévention et permis de feu quand le site l’impose. Nous ne prenons pas les unités de production classées, qui relèvent d’échafaudeurs spécialisés en site industriel.
Faites-vous le calorifugeage en plus de l’échafaudage ?
Non. Nous montons l’accès, l’isolateur pose l’isolant. Le seul point à arrêter ensemble avant le montage est le phasage : quels tronçons sont libérés à quel moment, et qui prévient qui.
